在蒸发器设计中，通常一个恒定的水流量（或较小范围的波动）对于保证蒸发器管内水流速的均匀是重要的，如果流量减小，必然造成水流速不均匀，尤其是在一些转变（如封头）处更容易使流速减慢甚至殂成不流动的“死水”由于蒸发温度极低在蒸发器不断制冷的过程中，低流速水或“死水”极容易产生冻结的情况，从而对冷水机组造成破坏。因此，冷水机能的流量我们要求基本恒定的。
但从另一方面，从末端设备的使用要求来看，用户侧要求水系统作变化量运行以改变供冷（热）量的多少。这两者构成了一对矛盾，解决此矛盾最常用的方法是在供回水管上设置压差旁通阀。
水泵的运行有个高工作效率点。
流量的变化使电机在高效率点处左右移动，只要管路特性不变化，水泵会自动调节到高效率工作点，我们可以通过调节管路特性去改变水泵的工作效率点，这样也就是说，在流量的变化的时候，水泵要不断的改变自己的运行状态，这导致了电流不段的变化（变大或者变小），这对电机的运行都是有害的，变频泵的电机容易烧毁也就是这个结果。
因此，在一般的情况下，最好能使水泵在一个稳定的状态运行，这就要求我们用旁通，无论上面的负荷怎样变化，水泵都能在稳定的流量下运行，而不会导致电机的电流不段变化，使电机的寿命降低！所以设置压差旁通阀是非常必要的！
主要应用于空调系统中，保持供/回水管路间的压差恒定，以提高系统效率及保障安全。
安装调试简单
一旦调定好即可实现自动控制
省却了阀门传感器及复杂的传动执行机构
维修方便
不易出故障
不锈钢传动轴，寿命更长
导阀的两个控制管分别与高压源（供水管）和低压源（回水管）联接。当高低压压差大于设定值时导阀打开，主阀随之打开，一部分高压水通过800X直接流回回水管。压差恢复后，800X自动关闭。

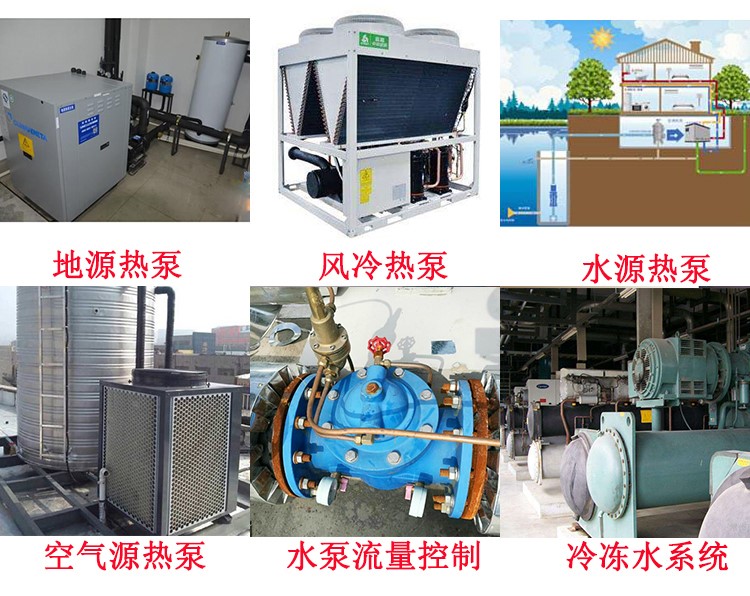

中央空调，风冷热泵，水源热泵、地源热泵，空气源热泵，水泵、冷冻水系统等用于控制经过某一设备的最小流量或控制一中央供热系统的压差。
△ 公称通径：DN40～600
△ 公称压力：1.6MPa
△ 工作温度：0～80℃
△ 密封试验：1.1倍公称压力
△ 壳体试验：1.5倍公称压力
执行标准
△ 法兰尺寸：GB/T 17241.6
△ 试验检验：GB/T 13927
|
DN |
D1 |
D2 |
H |
L |
n |
d |
净重kg |
|
40 |
150 |
110 |
395 |
215 |
4 |
18 |
15 |
|
50 |
165 |
125 |
410 |
215 |
4 |
18 |
15 |
|
65 |
185 |
145 |
430 |
235 |
4 |
18 |
18 |
|
80 |
200 |
160 |
445 |
255 |
8 |
18 |
21 |
|
100 |
220 |
180 |
465 |
283 |
8 |
18 |
26 |
|
125 |
250 |
210 |
495 |
321 |
8 |
18 |
35 |
|
150 |
285 |
240 |
530 |
360 |
8 |
22 |
43 |
|
200 |
340 |
295 |
595 |
430 |
12 |
22 |
73 |
|
250 |
405 |
355 |
660 |
510 |
12 |
26 |
110 |
1、装卸：压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。
2、安装前的检查：在装卸到目的地后，首先按说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3、安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。
4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。
5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。
6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。
注：
1、闸阀
2、小球阀
3、针阀
4、压差导向阀
调试：
1、调试前先将旁通两边的检修阀打开，打开针阀（红色手轮阀）一圈半，关闭绿色手柄球阀（导向阀出口）。
2、打开所有的风机盘管，运行水泵，10分钟后记下旁通阀进、出水口压力表的压力值。
3、关闭一部分风机盘管，打开绿色手柄球阀（导向阀出口），观测供/回水之间的压力，根据之前记下的压力值，调整压差导向阀，拧开导向阀上的顶帽，用活动扳手旋转顶部螺杆，从上往下看，顺时针旋转时压差增加，逆时针旋转时压差减小，根据所需的压差值进行旋转，当压差达到所需要求时，拧上顶帽，此时压差就会保证在设定的压差值，而不论管道的压力变化如何。
注：主阀的动作速度可由针阀（红色手轮阀）进行调整，当顺时针旋转时动作减慢，当逆时针旋转时动作加快，正常情况下，针阀（红色手轮阀）打开一圈半。
维护
1、应定期检查供/回水之间的压差是否在所需要的范围之内。
2、可能出现的情况：
供/回水之间的压差小于设定值：检查主阀是否被异物填塞，造成无法关闭，检查针阀是否被完全关闭或几乎关闭。
供/回水之间的压差大于设定值：检查出口球阀是否关闭，向导阀被异物堵塞。
使用注意事项
压差旁通阀不能应用于由供应商推荐的范围之外，以下的警告不是所有的，但是是有所帮助的。
1、压差旁通阀不要用于高于公称压力的管道上。
2、压差旁通阀不要用于其它不合适推荐的介质上。
3、压差旁通阀不要暴露于冰冻的温度下。
