塑料内螺纹插入式流量开关WFS27020PF70
    发布时间: 2020-11-30 09:34

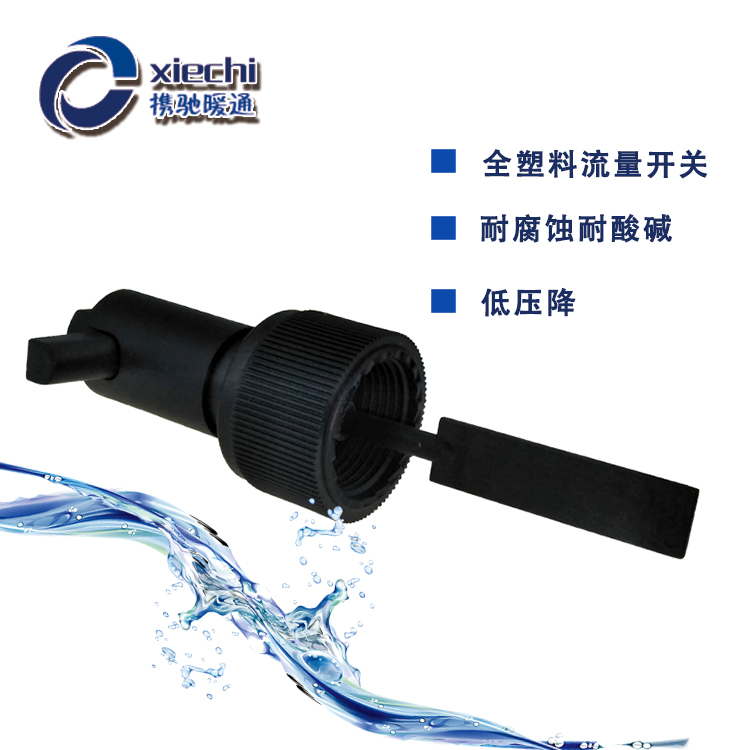

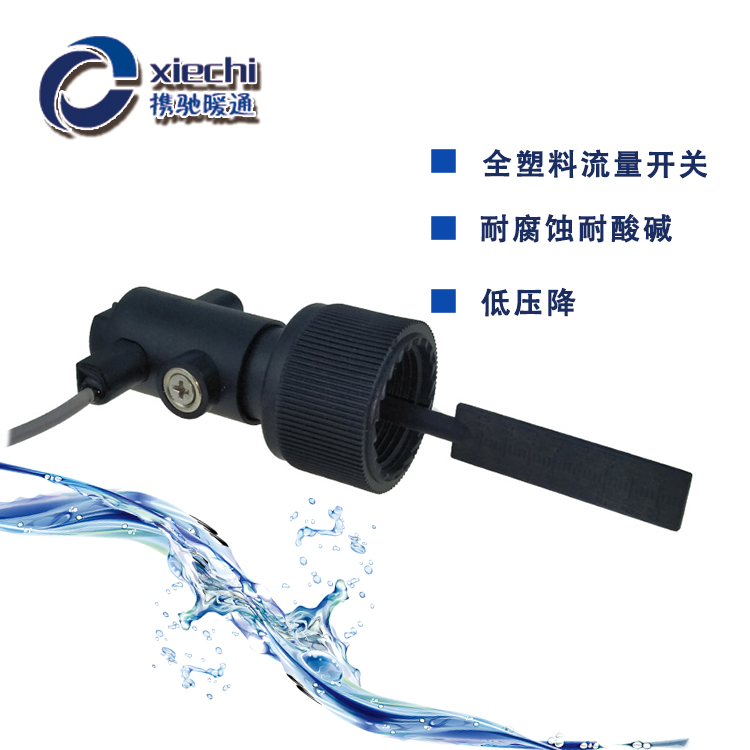

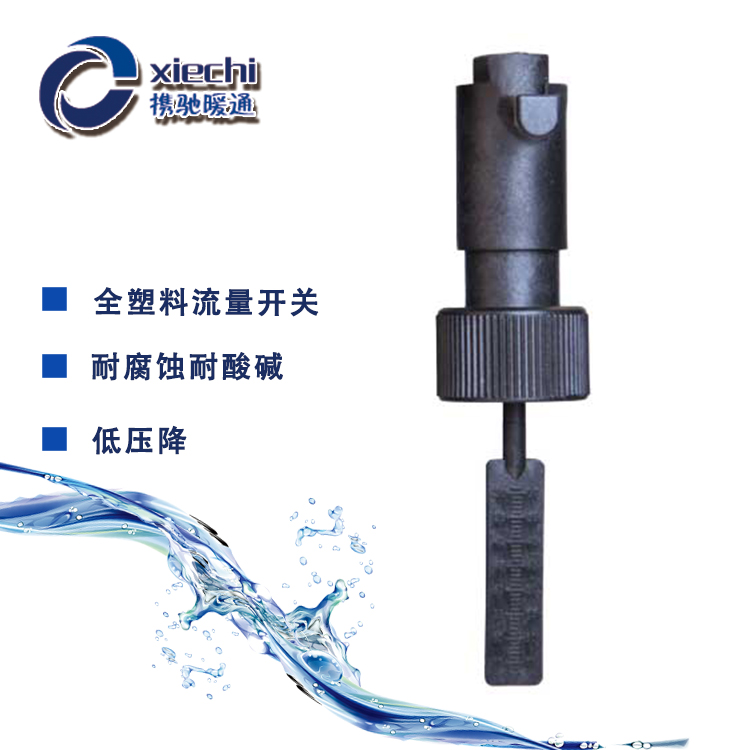

塑料内螺纹插入式流量开关WFS27020PF70


尺寸图



安装方式



注：
挡板式流量开关的安装位置一般安装在水泵出水口到设备出水口的这段管路中，最好不要安装在水泵的吸入口的管路上，这样容易使水泵无法正常吸水，流量开关也无法打开，对于这点需要特别注意。挡板式流量开关允许水平（塑料部分在上）和垂直安装。
安装流量开关时需要注意管道中的水流方向一定要和流量开关上水流的箭头方向一致，否则水流开关无法工作。
若螺纹管过长或者螺纹未旋到底，请确认挡片移动时不碰内螺纹管内壁，否则需要修窄内螺纹管的挡片。挡片深入到管道1/3至2/3处，根据实际流量来调节。

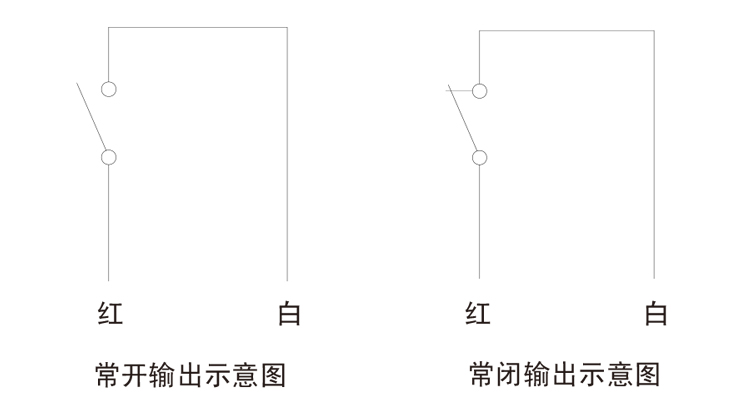

电气输出


选型表

WFS27

020

P

F

70

/1m

详述

WFS27











WFS27系列挡板式流量开关



020









流量开关本体连接螺纹：G3/4





P







接液壳体材质：POM







F





接口类型：内螺纹插入式









70



挡片的高度：70mm











/1m

配线长度：1M=1米线长











...

...


订货提示
1．订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂时帮您完成设定。
2．若是黏性介质，请注明黏度，温度及介质种类。
3．若是气体介质，请注明压力（表压/绝压），温度及介质种类。
