工作原理
WFS23系列是针对非空调领域开发的高性能流量开关，在流量开关内部安装有高性能的永磁体，磁体通过流通发生作用，驱动密封在流量开关上部的磁敏开关直接动作。

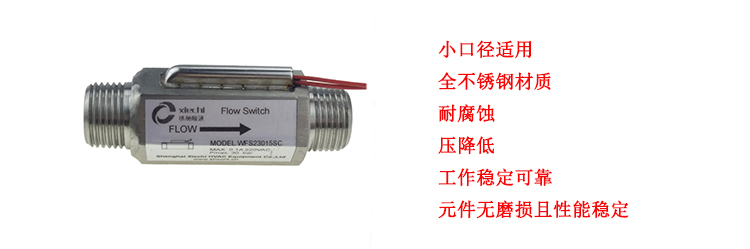

结构特点
● 由于开关内部只有一个移动部件，工作原理简单、直观、可靠，工作状态稳定。
● 元件无磨损且性能稳定
● 产品采用高精度、低压降及长寿命设计
● 安装方便，牢固
● 密封性能好

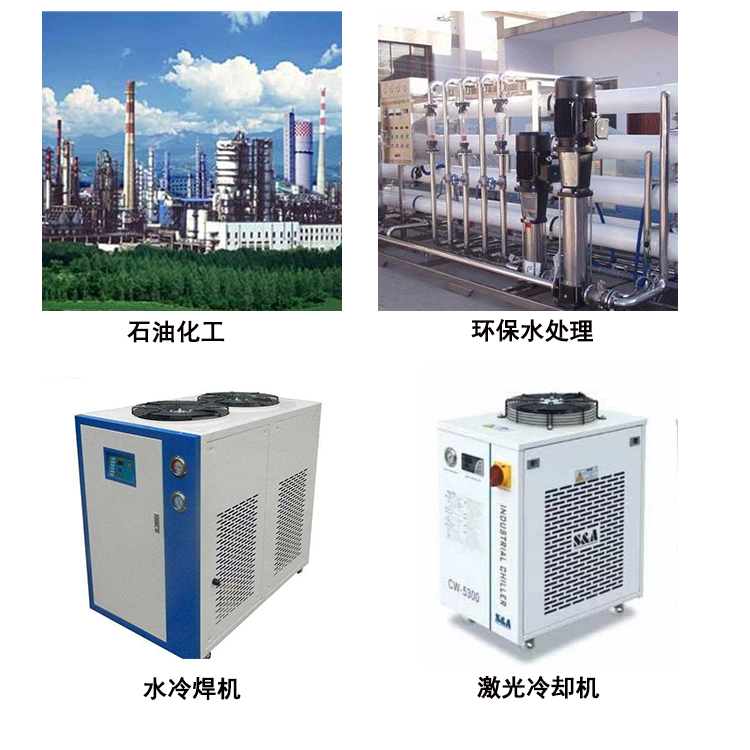

应用
可广泛应用在石油化工、环保水处理、焊接设备以及激光系统等需要进行流量监控的场合。

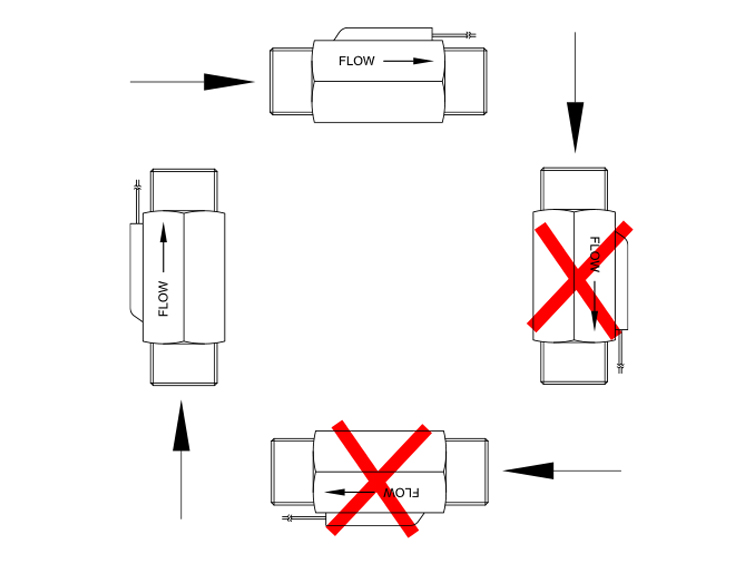

安装示意图
电气输出
选型说明
|
WFS23
|
015
|
S
|
C
|
详述
|
可选设定点流量（不可调）
|
|
WFS23
|
|
|
|

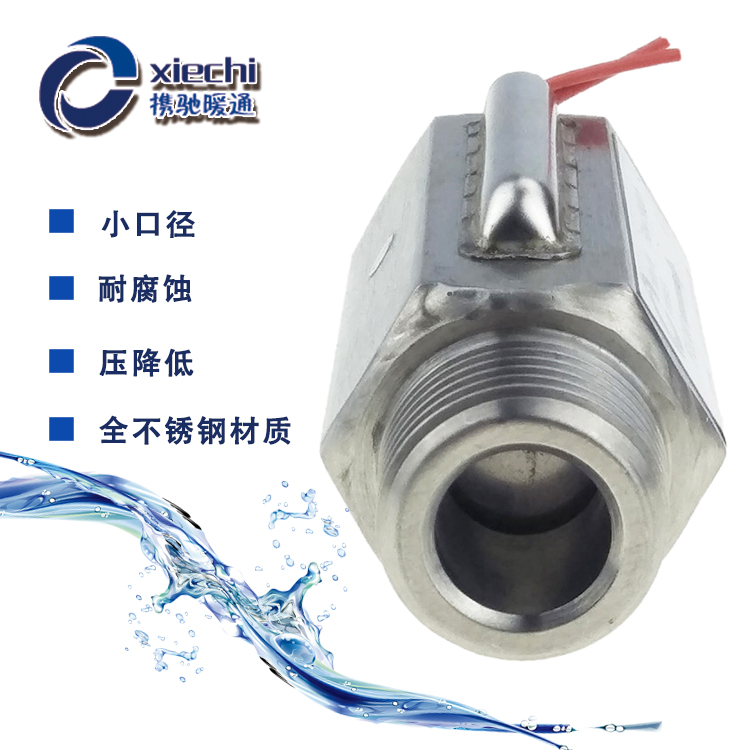

WFS23系列挡板式流量开关
|
|
|
|
008
|
|
|
流量开关口径：G1/4
|
3L/min
5L/min
|
|
|
010
|
|
|
流量开关口径：G3/8
|
|
|
015
|
|
|
流量开关口径：G1/2
|
|
|
020
|
|
|
流量开关口径：G3/4
|
5L/min
8L/min
|
|
|
025
|
|
|
流量开关口径：G1
|
8L/min
10L/min
12L/min
15L/min
|
|
|
…
|
|
|
可选其他规格G1-1/4~G2
|
20 L/min
30 L/min
60 L/min
|
|
|
|
S
|
|
接液壳体材质：不锈钢
|
|
|
|
|
|
C
|
接口类型：两端均为外螺纹
|
|
订货提示
1．订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂时帮您完成设定。
2．若是黏性介质，请注明黏度，温度及介质种类。
3．若是气体介质，请注明压力（表压/绝压），温度及介质种类。
