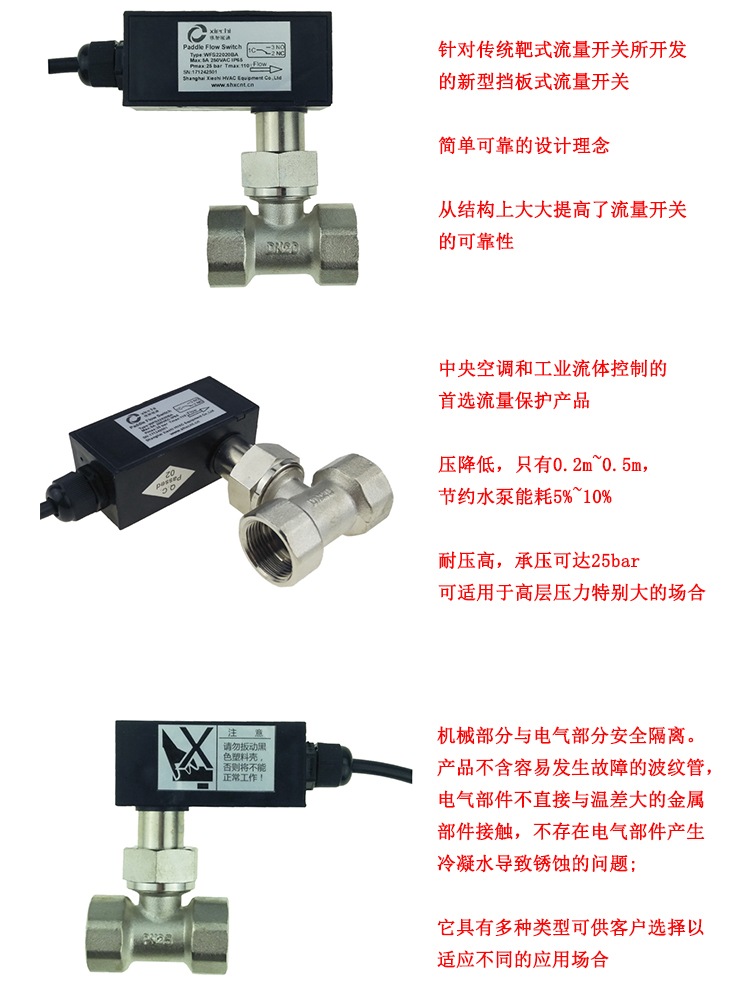

针对传统靶式流量开关所开发的新型挡板式流量开关
简单可靠的设计理念
从结构上大大提高了流量开关的可靠性
针对传统靶式流量开关所开发的新型挡板式流量开关
简单可靠的设计理念
从结构上大大提高了流量开关的可靠性
应用场合
气液两用型，可广泛应用于工业自动化/机械设备/空气压缩工业/制冷及空调领域,工业场合具体应用在水冷焊机、激光设备冷却系统、真空镀膜机、电炉、多晶硅铸锭炉等。水流开关磁体不在流动的水道里，可用于污水系统中且能正常工作。
技术参数
△电压：最大电压可达250V
△最大电流：5A
△接线方式：直接附线
△输出：SPDT微动开关
△耐压：25bar（可定制更高的承压）
△平均压力损失：0.01bar（流量最大时）
△工作温度：-20...90℃
△外壳防护等级：IP65
△材料：接液壳体：镀镍黄铜
△挡板：铍铜
△电气外壳：ABS
△密封：PTFE
安装位置
挡板式流量开关的安装位置一般安装在水泵出水口到设备出水口的这段管路中，最好不要安装在水泵的吸入口的管路上，这样容易使水泵 无法正常吸水，水流开关也无法打开，对于这点需要特别注意。挡板式水流开关允许水平（塑料部分在上）和垂直安装（水流方向向上）。
技术参数
△电压：最大电压可达250V
△最大电流：5A
△接线方式：直接附线
△输出：SPDT微动开关
△耐压：25bar（可定制更高的承压）
△平均压力损失：0.01bar（流量最大时）
△工作温度：-20...90℃
△外壳防护等级：IP65
△材料：接液壳体：镀镍黄铜
△挡板：铍铜
△电气外壳：ABS
△密封：PTFE
技术参数
△电压：最大电压可达250V
△最大电流：5A
△接线方式：直接附线
△输出：SPDT微动开关
△耐压：25bar（可定制更高的承压）
△平均压力损失：0.01bar（流量最大时）
△工作温度：-20...90℃
△外壳防护等级：IP65
△材料：接液壳体：镀镍黄铜
△挡板：铍铜
△电气外壳：ABS
△密封：PTFE
技术参数
△电压：最大电压可达250V
△最大电流：5A
△接线方式：直接附线
△输出：SPDT微动开关
△耐压：25bar（可定制更高的承压）
△平均压力损失：0.01bar（流量最大时）
△工作温度：-20...90℃
△外壳防护等级：IP65
△材料：接液壳体：镀镍黄铜
△挡板：铍铜
△电气外壳：ABS
△密封：PTFE
注：安装挡板式流量开关时需要注意管道中的水流方向一定要和 流量开关接线盒上的箭头方向一致，否则水流开关无法工作。另 外切勿用手扳动黑色塑料壳，否则流量开关将无法工作。
选型表

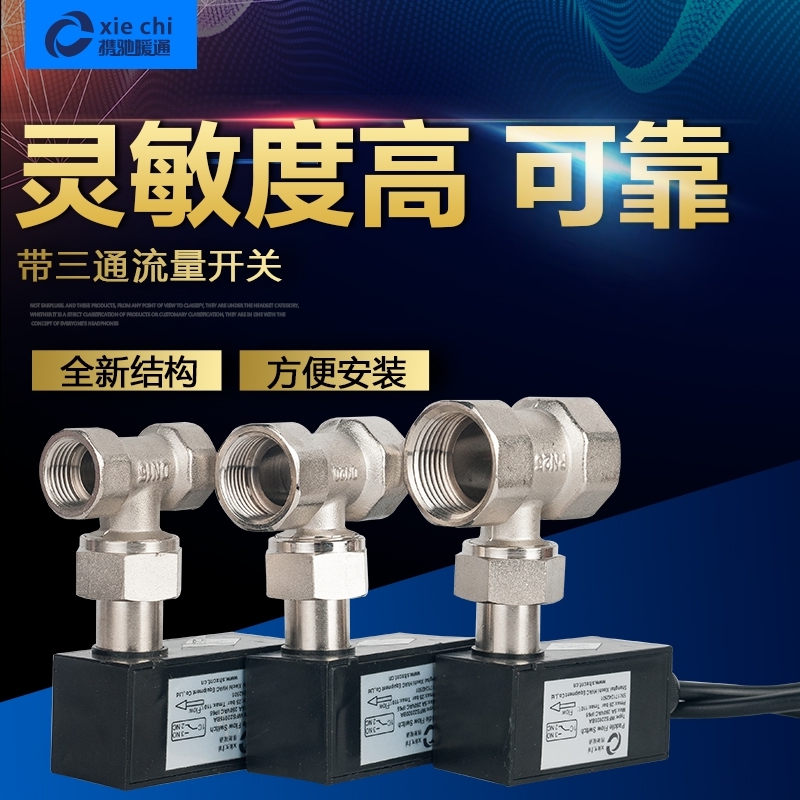

WFS220XXBA带三通挡板式流量开关系列
|
WFS22 |
020 |
B |
A |
2A |
/0.8M |
详述 |
|
WFS22 |
|
|
|
|
|
WFS22系列挡板式流量开关 |
|
|
015 |
|
|
|
|
管路连接螺纹：G1/2 |
|
|
020 |
|
|
|
|
管路连接螺纹：G3/4 |
|
|
025 |
|
|
|
|
管路连接螺纹：G1 |
|
|
|
B |
|
|
|
接液壳体材质：镀镍黄铜 |
|
|
|
|
A |
|
|
接口类型：两端均为内螺纹三通 |
|
|
|
|
|
2A |
|
电缆接口类型：普通接头，数字后字母代表接线方式，具体见接线示意图 |
|
|
|
|
|
|
/0.8M |
配线长度：0.8M=0.8米线长 |
尺寸
尺寸说明
|
型号 |
Amm |
Bmm |
Cmm |
|
WFS22015BA |
28 |
G1/2 |
50 |
|
WFS22020BA |
28 |
G3/4 |
58 |
|
WFS22025BA |
36 |
G1 |
58 |

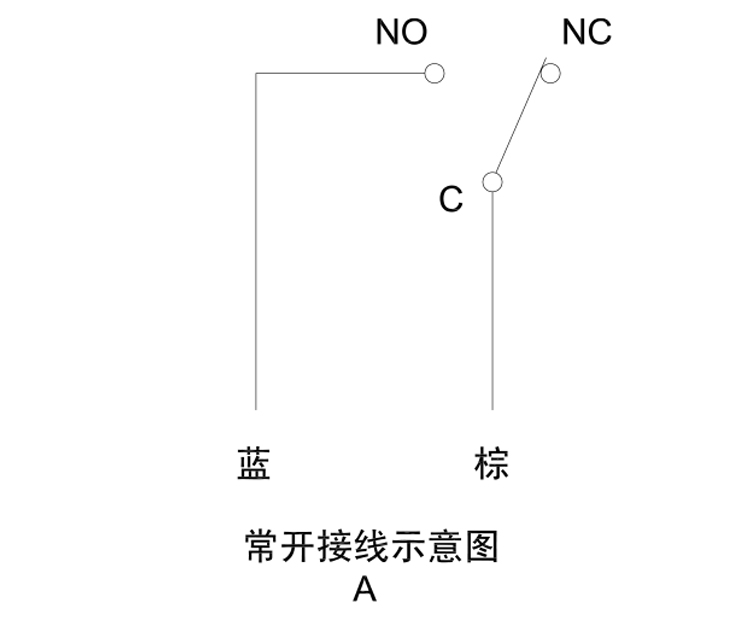

电气输出（如无特殊说明，一般发货常开型流量开关）
